137L/50

料號 P/N

YZ137L-S1

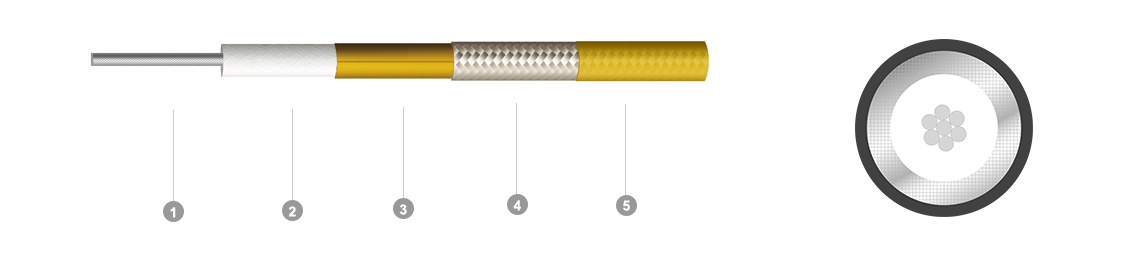

①內導體
Inner conductor

材料 Material

鍍銀銅線 Silverplated copper wire

組成 Constitute

7/0.105

標稱外徑OD (mm)

0.315±0.02

②絕緣層
Insulation

材料 Material

聚全氟乙丙烯   FEP

顏色 Color

透明  Clarity

標稱外徑OD (mm)

0.925±0.05

③外導體
Outer conductor

材料 Material

銅塑箔  Cu-plastic composite tape

標稱外徑OD (mm)

0.95±0.03

覆蓋率Coverage (%)

100

④外導體
Outer conductor

材料 Material

鍍錫銅線 Tinned copper wire

標稱外徑OD (mm)

1.15±0.05

覆蓋率Coverage (%)

90±5

⑤護套層
Jacket

材料 Material

聚全氟乙丙烯 FEP

標稱外徑OD (mm)

1.37±0.05

電氣性能 Electrical characteristics

電容(pF/m)
Capacitance(pF/m)

96

衰減Attenuation

1GHz

≤1.60db/m

速率(%)
Velocity(%)

70

2GHz

≤2.10db/m

3GHz

≤2.60db/m

阻抗(Ω)
Impedance(Ω)
@1ns

50±2

4GHz

≤3.00db/m

5GHz

≤3.40db/m

駐波比
Standing wave ratio
@0~6GHz

≤1.3

6GHz

≤3.70db/m

7GHz

≤4.11db/m

額定電壓(V)
Rating voltage(V)

30

8GHz

≤4.41db/m

9GHz

≤4.76db/m

工作頻率(GHz)
Operating frequency(GHz)

6

10GHz

≤5.09db/m

工作溫度范圍 Operating temperature

 -55℃~+125℃

最小彎曲半徑(一次) Min.bending radius static

4MM

最佳保存周期 Optimal preservation period

2個月；Two months

包裝方式 Packing mode

紙盤 1000M/軸 Paper Plate 1000M/Plate
